Osnovne informacije.
Delovna temperatura: normalna temperatura (-40 stopinj
Material tesnilne površine: mehko tesnjeno
Telo ventila: litje
Uporaba: industrijska uporaba, industrijska uporaba vode, uporaba v gospodinjstvu
Velikost vrat: 2′′-24′′
Transportni paket: leseni kovček ali po zahtevi stranke
Industrijska uporaba
Metuljasti ventili se pogosto uporabljajo v cevovodih za kemikalije, hrano, medicino, proizvodnjo papirja, vodo in elektriko, ladjedelništvo, oskrbo z vodo in odvodnjavanje, metalurgijo in energetske sisteme ter so na voljo za regulacijske in zapiralne naprave v različnih jedkih, nejedkih plinskih, tekočih, poltekočih in trdnih cevovodih in posodah za prah.
Specifikacija zmogljivosti
| Nazivni premer (DN) | 25(1")~600(24") | 25(1")~600(24") | DN (palec) | |
| Nazivni tlak (PN) | 10 | 16 | BAR | |
| Testni tlak | Telo | 15 | 24 | |
| Tesnjenje | 11 | 17.6 | ||
| Delovna temperaturaºC | -15ºC~ plus 150ºC | |||
| Veljavni mediji | Sveža voda, odplake, morska voda, zrak, para, hrana, zdravila, razna olja, kisline, alkalije, sol itd. | |||
Opomba: Veljavna temperatura in mediji so odvisni od materialov različnih sedežev ventilov, teles, stebel in diskov, glejte tabelo 1 in tabelo 2:
Standard izdelka
Izdelek je v skladu z zahtevami standarda BS EN 593:1984 "INDUSTRIJSKI VENTILI - KOVINSKI METULJASTI LOPUTI".
Prirobnica je izvrtana in ustrezaBS EN 1092-1,BS EN 1092-2,BS 4504:ODDELEK 3.3:1989 "PRIROBNICE IN NJIHOVI SPOJI-KROŽNE F PRIROBNICE ZA CEVI,VENTILI, PRIBOR IN PRIBOR, Z OZNAKO PN"standardne zahteve.
Ročni način delovanja
Ročna ročica

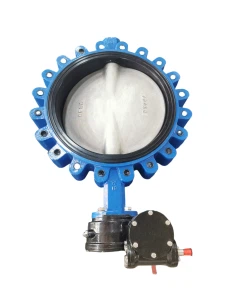

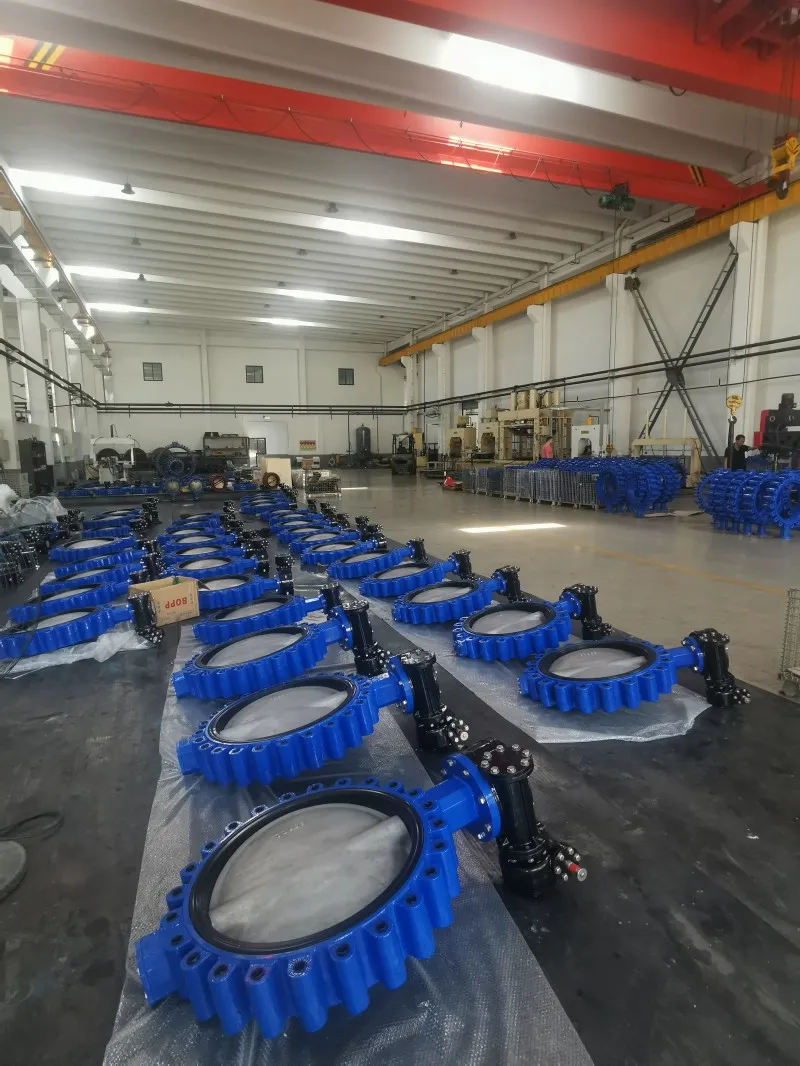

Menjalnik
Lastnosti izdelka
Majhen in lahek za namestitev na več položajev, enostaven za razstavljanje in vzdrževanje
Struktura je preprosta, kompaktna in jo je mogoče hitro odpreti-zapreti za 90 stopinj.
Zagotovljen nizek navor za prihranek stroškov dela
Brez puščanja
Različni materiali, ki so na voljo za uporabo najrazličnejših medijev
Odlična regulacijska zmogljivost zaradi ravne krivulje pretoka
Dolga življenjska doba toži do več deset tisočkrat za odpiranje in zapiranje
VII. Načelo delovanja
Ta loputa je v glavnem sestavljena iz ohišja ventila, stebla, diska in sedeža, mazalne puše, zatiča (lahko brez zatiča), naprave za ročno upravljanje (ročaj ali menjalnik). Nadzor srednjega pretoka ter odpiranje in zapiranje se poganja in doseže z vrtenjem stebla in diska.
Za ročno upravljanje pritisnite ročico in zavrtite v smeri urinega kazalca za 90 stopinj, da zaprete disk, in nato spustite ročico. Ciljna regulacija in srednji pretok bosta dosežena z lociranjem indikatorja položaja (na voljo je 10 lokacij za pozicioniranje med 0 stopinjami in 90 stopinjami)
Za delovanje menjalnika vrtenje polžastega gonila za odpiranje in zapiranje diska za doseganje ciljne regulacije medija in pretoka. Ventil se zapre z vrtenjem v smeri urinega kazalca
