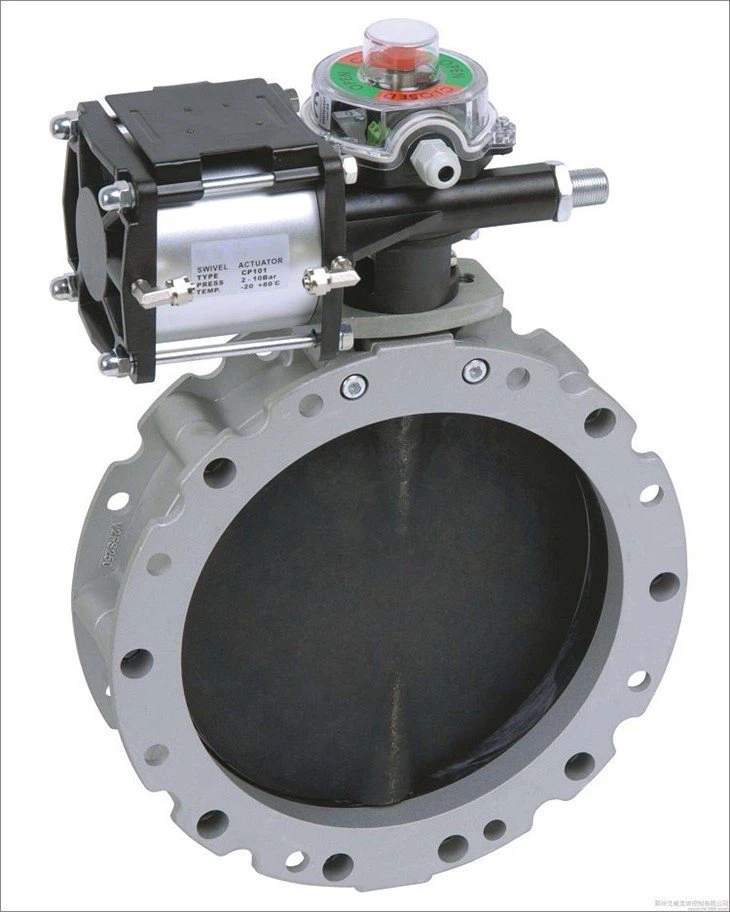

Uvedba ravninskega metuljnega ventila:
Ravni metuljni ventil je razdeljen na dva sloga: eden je metuljni ventil s prirobnico s trdim tesnilom, stranska prirobnica je ravna prirobnica; Druga je ventilirana loputa s prirobnico, stranska prirobnica pa je ravna prirobnica.
Uporaba:
Metuljasti ventil s ploščato prirobnico se pogosto uporablja v metalurgiji, petrokemični, kemični industriji, rafiniranju nafte, električni energiji, gradbenih materialih, rudarstvu, oskrbi z vodo in drenažo ter drugih industrijskih cevovodih.
Opis:
Lastnosti izdelka:

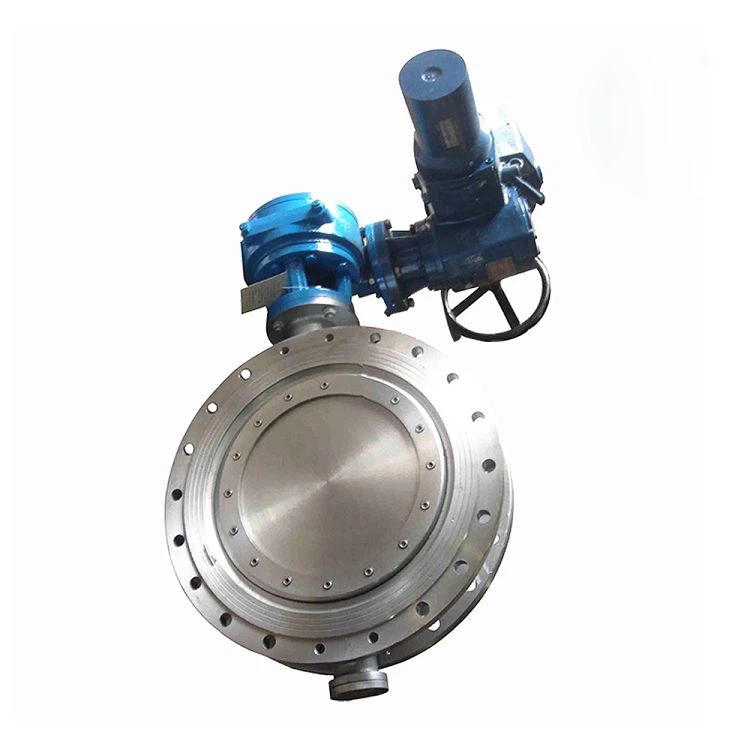

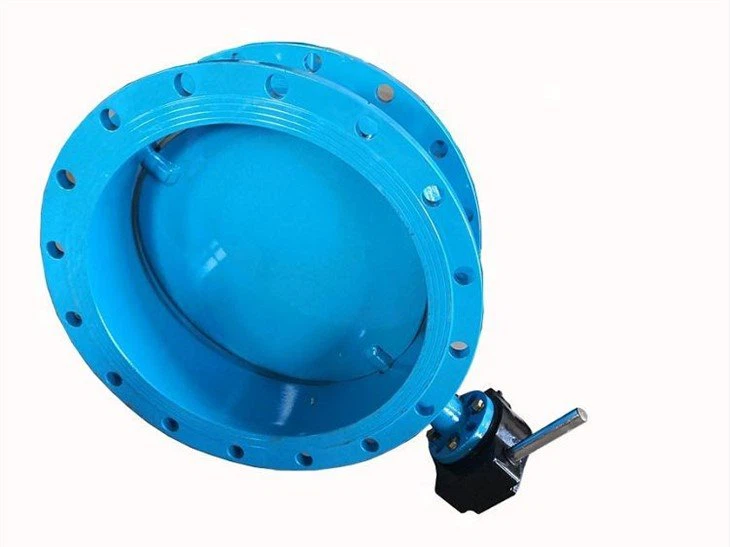

Metuljni ventil s trdo tesnilno prirobnico pripada ekscentrični kovinski tesnilni strukturi; Oblika tesnjenja je tesnjenje kovina na kovino, kovinski tesnilni obroč pa je mogoče zamenjati s kovinskim tesnilom, ploščo iz nerjavečega jekla in tesnilni obroč iz grafitne kompozitne plošče s kovinskim tesnilom. To vrsto ventila v cevovodu je treba na splošno namestiti vodoravno. Struktura prezračenega metuljastega ventila s prirobnico je zasnovana in izdelana z novo strukturo plošče srednje črte in varjenja jeklene plošče kratke strukture, kompaktne strukture, majhne teže, enostavne za namestitev, majhnega pretočnega upora, velike količine pretoka, izogibanje vplivu visoke temperaturne ekspanzije , enostaven za uporabo.
Specifikacija:
Velikost ventila: | 1"-120" |
Tlačni razred: | PN2.5-PN40 |
Materiali: | Ogljikovo jeklo A216 WCB, nerjavno jeklo A351 CF8/CF8M |
Standardi oblikovanja in izdelave: | GB/T12238-1989 JB/T8692-1998 |
Standardi iz oči v oči: | GB/T12221-1989 |
Standardi dimenzij prirobnice: | GB/T9115.1-2000 |
Standardi tlačnega preskusa: | GB/T13927-1992;JB/T9092-1999 |
Testni standard: | Pečat * 1,1-krat, lupina * 1,5-krat |
Certifikati kakovosti/izdelka: | CE,ACS,WRAS,TS... |
Možnosti upravljanja ventila | Ročaj, polžasto kolo in polž, |
Vrste procesnih povezav | Tip prirobnice, tip rezin |
Uporabni medij | Plin, prašni plin, dimni plin itd. |
